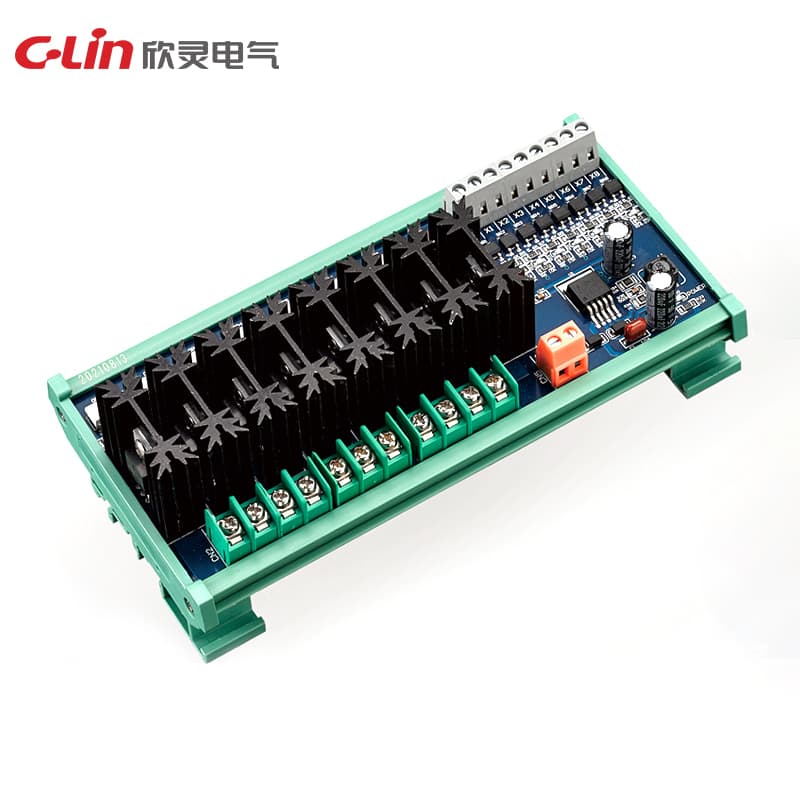

증폭형 릴레이 모듈 HHN-SL 시리즈
Model Number: HHN-SL3
제어 부품: 원래 수입 MOS 튜브 입력 전압: 24V (기본 24V, 제어 범위 3V~24V, 다른 사양이 필요하면 지정) 입력 신호: NPN(입력 OV 신호 유효) 및 PNP(입력 24V 신호 유효) 호환 설치 방법: 표준 레일 설치 (NS35/7.5 또는 NS32 가이드 홈에 설치 가능) 부하 전류(각 채널): 저항성 부하 ≤ 3A (순간 8A, 맞춤 가능); 유도성 부하 ≤ 2A (순간 8A, 맞춤 가능) 입력 최소 구동 전류: ≥
견적 요청기술 사양
| 입력 형식 | PNP 또는 NPN 호환(양/음 제어 호환) |
| 출력 형식 | 저레벨 출력(OV) |
| 접점 형식 | 무접점 |
| 입력 신호 | NPN(유효한 OV 입력 신호) 및 PNP(유효한 24V 입력 신호) 호환 |
| 부하 전류 | 장기 6A |
| 수명 | ≥ 100 백만 회(구동 튜브는 1 백만 시간) |
| 입력 전압 | 24V (기본 24V, 제어 범위 3V~24V, 다른 요구 사항이 있으면 지정) |
| 기계적 수명 | ≥ 100 백만 회 |
| 제어 부품 | 원래 수입 MOS 트랜지스터 |
| 회로 절연 | 포토커플러 절연 |
| 입력 응답 시간 | ≥ 0.2ms |
| 설치 방법 | 표준 DIN 레일 설치(NS35/7.5 또는 NS32 가이드 슬롯에 설치 가능) |
| 스위칭 주파수 | ≤ 50K |
| 단락 보호 | 10A |
| 부하 전류(회로당) | 저항성 부하 ≤ 3A (순간 8A, 맞춤 가능); 유도성 부하 ≤ 2A (순간 8A, 맞춤 가능) |
| 입력 최소 구동 전류 | ≥ 15mA |
