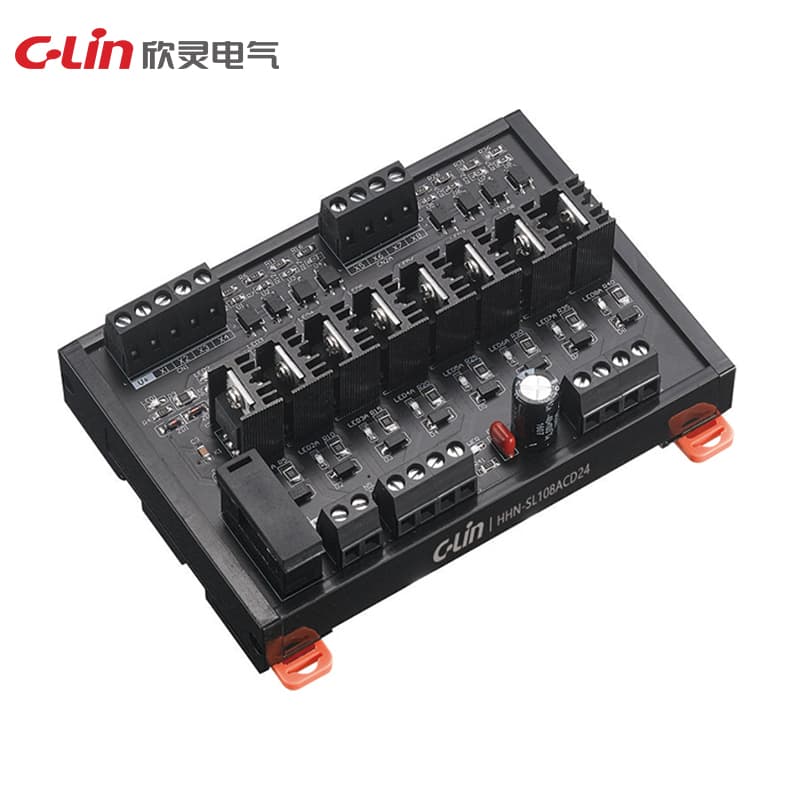

증폭형 릴레이 모듈 HHN-SL 시리즈
Model Number: HHN-SL1
제어 부품: 오리지널 수입 MOS 튜브 입력 전압: 24V (기본 24V, 제어 범위 3V~24V, 기타 필요 시 지정) 입력 신호: NPN(입력 OV 신호 유효) 및 PNP(입력 24V 신호 유효) 호환 설치 방법: 표준 레일 설치(NS35/7.5 또는 NS32 가이드 홈에 설치 가능) 부하 전류(각 채널): 저항성 부하 ≤ 3A (순간 8A, 맞춤 가능); 유도성 부하 ≤ 2A (순간 8A, 맞춤 가능) 입력 최소 구동 전류: ≥
견적 요청기술 사양
| Input form | PNP 또는 NPN 호환(양극 및 음극 제어 호환) |
| Output form | 저레벨 출력(OV) |
| Contact form | 무접점 |
| Input signal | NPN(유효한 OV 입력 신호) 및 PNP(유효한 24V 입력 신호) 호환 |
| Load current | 장기 6A |
| Service life | ≥ 100백만 회(구동 튜브 1백만 시간) |
| Input voltage | 24V (기본 24V, 제어 범위 3V~24V, 기타 요구 사항이 필요하면 지정) |
| Mechanical life | ≥ 100백만 회 |
| Control component | 오리지널 수입 MOS 트랜지스터 |
| Circuit insulation | 옵토커플러 절연 |
| Input response time | ≥ 0.2ms |
| Installation method | 표준 DIN 레일 설치(NS35/7.5 또는 NS32 가이드 슬롯에 설치 가능) |
| Switching frequency | ≤ 50K |
| Short circuit protection | 10A |
| Load current (per circuit) | 저항성 부하 ≤ 3A (순간 8A, 맞춤 가능); 유도성 부하 ≤ 2A (순간 8A, 맞춤 가능) |
| Input minimum driving current | ≥ 15mA |
