기술 사양

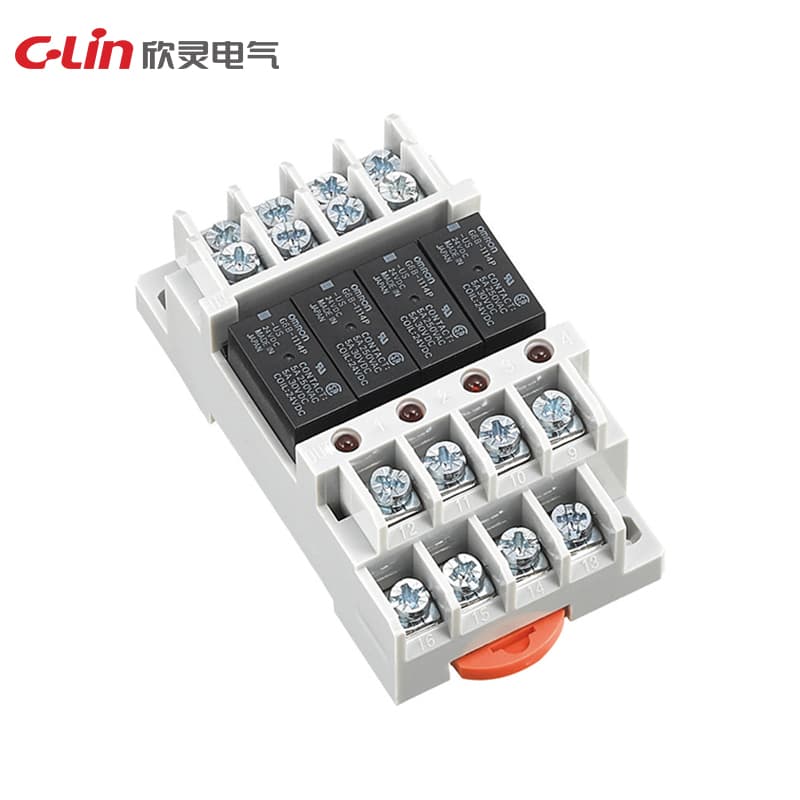

| 모델 | HHN-RA4 |
| 충격 | 지속 1000m/s² 오동작 100m/s² |
| 접점 | 1 CO |
| 릴레이 모델 | 41F |
| 접점 유형 | RA6: 1H; RA7: 1Z |
| 최소 부하 | 100mA / 12V |
| 복귀 시간 | <3.0ms |
| 정격 전류 | 6A/회로 |
| 정격 전압 | 24VDC (허용 변동 범위 80%~110% ) |
| 서지 전류 | 15A / 2.5ms |
| 동작 시간 | <6ms |
| 전기적 수명 | ≥ 100000 회(정격 부하, 스위칭 빈도 1800회/시간) |
| 기계적 수명 | ≥ 500000 회(스위칭 빈도 18000회/시간) |
| 복귀 전압 | ≤ 5% (상온 환경) |
| 동작 전압 | 0.8~1.25Un |
| 스위칭 전류 | 6A 250V AC |
| 접촉 저항 | 100mΩ 이하 |
| 지연/복귀 시간 | 7 / 15ms |
| 스위칭 용량 | DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA |
| 절연 임피던스 | 1000mΩ(500VDC) |
| 절연 저항 | 100mΩ 이상 (DC500V 메가오옴미터) |
| 제어 채널 수 | 4, 8, 12, 16 |
| 복귀 시간(유효성) | 15ms 이하(약 4ms) |
| 동작 시간(유효성) | 10ms 이하(약 3ms) |
| 배선 극성 요구 | 극성 요구 없음 |
| 단일 회로 동작 전력 소비 | 약 216mW |
