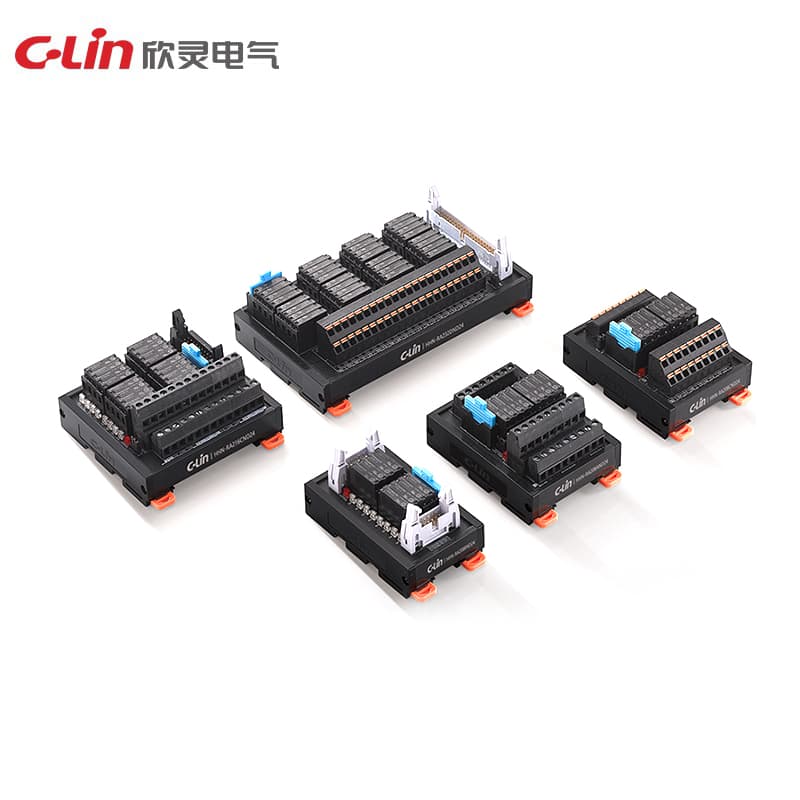

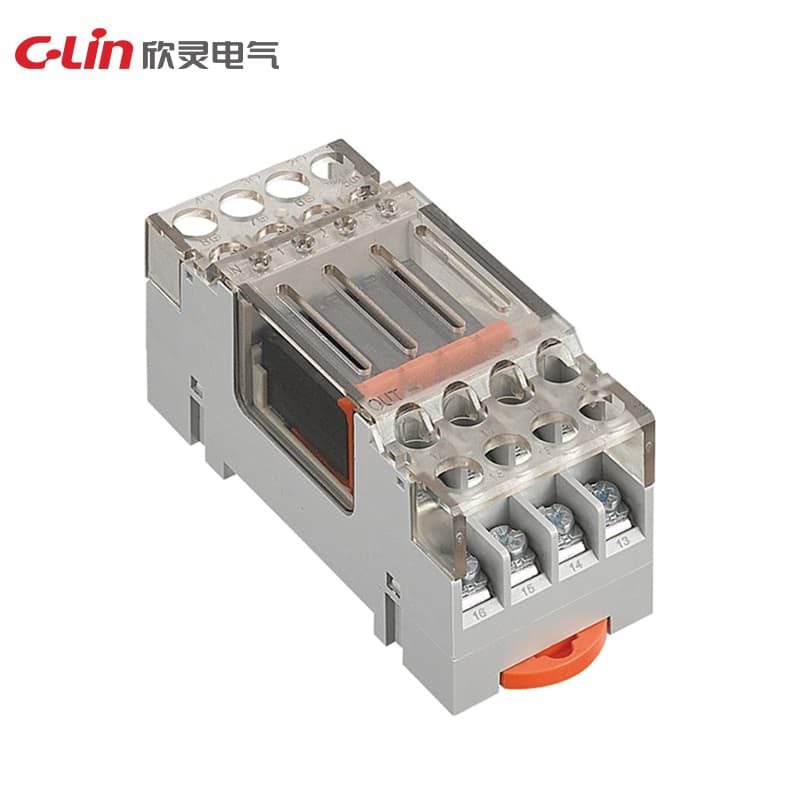

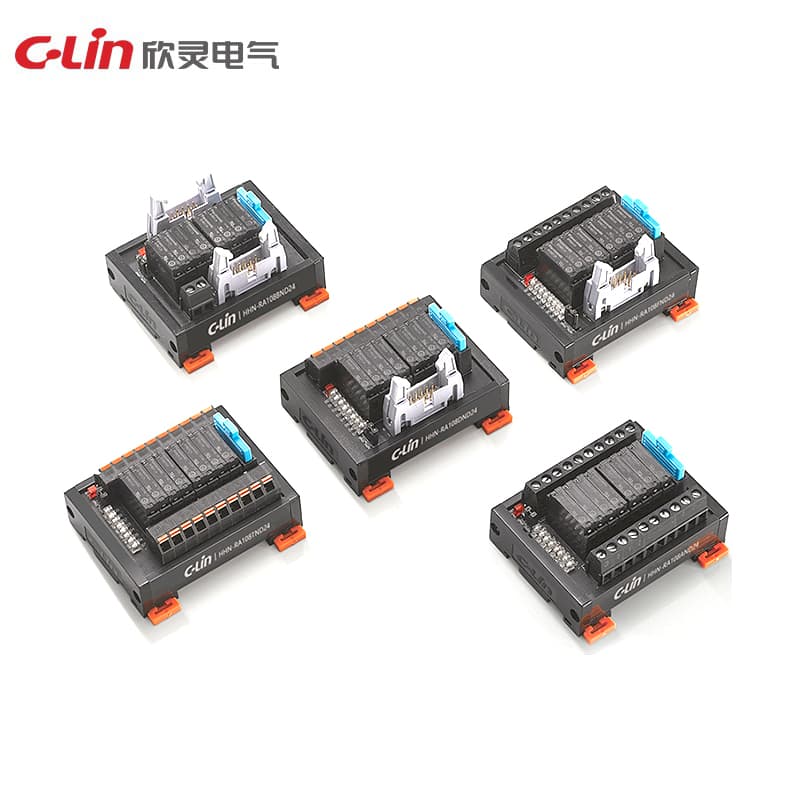

Signal Relay Module HHN-RA Series
Model Number: HHN-RA123
접촉 저항: 100mΩ 이하 동작 시간(응답성): 10ms 이하(약 3ms) 복귀 시간(응답성): 15ms 이하(약 4ms) 절연 저항: 100mΩ 이상(DC500V 메그옴미터) 내충격 내구성: 1000m/s2 충격 오동작: 100m/s2 기계적 수명: 50백만 회 이상(스위칭 빈도 18000회/h) 전기적 수명: 100,000회 이상(정격 부하, 스위칭 빈도 1800회/h)
견적 요청기술 사양
| Model | HHN-RA123 |
| Shock | 지속 1000m/s² 오동작 100m/s² |
| Contact | 1 CO |
| Relay model | 41F |
| Contact type | RA6: 1H; RA7: 1Z |
| Minimum load | 100mA / 12V |
| Release time | <3.0ms |
| Rated current | 6A/회로 |
| Rated voltage | 24VDC(허용 변동 범위 80%~110% ) |
| Surge current | 15A / 2.5ms |
| Operation time | <6ms |
| Electrical life | ≥ 100000회(정격 부하, 스위칭 빈도 1800회/h) |
| Mechanical life | ≥ 500000회(스위칭 빈도 18000회/h) |
| Release voltage | ≤ 5%(상온 환경) |
| Operating voltage | 0.8~1.25Un |
| Switching current | 6A 250V AC |
| Contact resistance | 100mΩ 이하 |
| Delay/release time | 7 / 15ms |
| Switching Capacity | DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA |
| nsulation impedance | 1000mΩ(500VDC) |
| Insulation resistance | 100mΩ 이상(DC500V 메그옴미터) |
| Number of control channels | 4, 8, 12, 16 |
| Reset time (effectiveness) | 15ms 이하(약 4ms) |
| Operation time (effectiveness) | 10ms 이하(약 3ms) |
| Polarity requirement for wiring | 극성 요구 없음 |
| Single circuit operating power consumption | 약 216mW |
