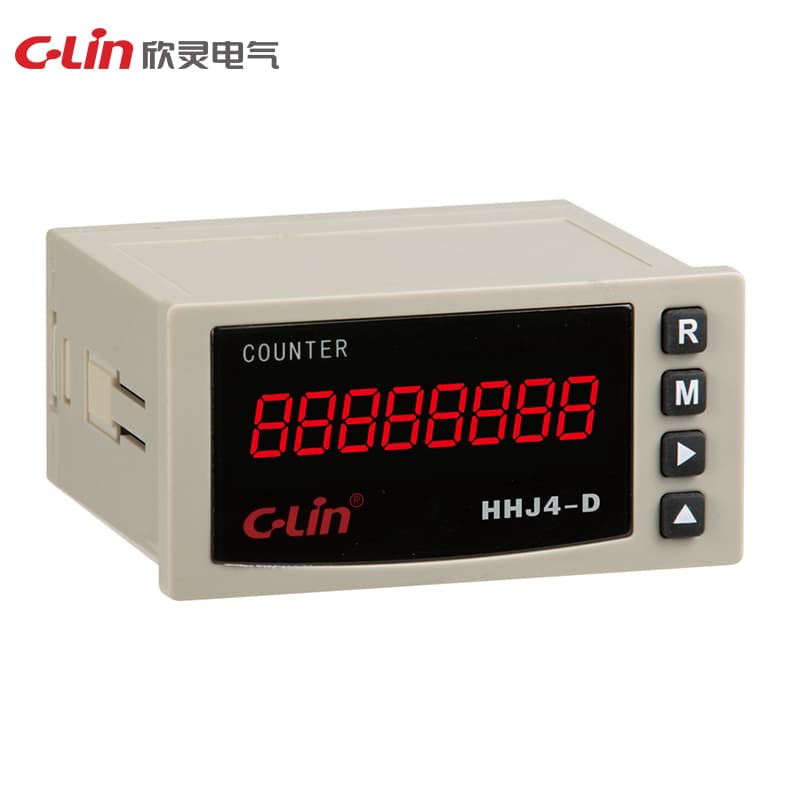

카운팅 릴레이 HHJ4 시리즈

Name: 카운팅 릴레이 HHJ4 시리즈
Brand: C-Lin
SKU: HHJ4-D

Model Number: HHJ4-D

동작 전원: DC24V; AC24V, AC220V, AC380V 동작 모드: 정방향 카운팅, 역방향 카운팅 카운팅 속도: 고주파 1000 회/초; 저주파 30 회/초 카운팅 범위: (1-999999)×1, ×10, ×100 회 입력 신호: 접점 신호, PNP 통상 개방 포토센서/근접 스위치 출력 모드: N, C, F, X, R 다표준 정전 메모리: 10 년 접점 형식: 1조의 통상 개방 및 통상 폐쇄 접점 접점 용량: 3A AC250V (저항 부하) 치수: 96×48×114mm O

견적 요청

기술 사양

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	정격 동작 전압 Ue/정격 동작 전류 Ie:AC-15 Ue:AC250V,Ie:3A 각 사용 범주별.
Altitude	≤2000m
Reset mode	푸시버튼 리셋 또는 ⑧, 4단자 쇼트 리셋.
Installation	패널형
Specification	HHJ4-A
Counting range	1~999999(x1, x10, x100 배율)
Counting Signal	a) 릴레이 접점, 트래블 스위치 등; 그리고 b) 레벨 신호: 펄스 레벨(H: DC4V~30V 유효, L: 0~DC2V 무효). c):센서 신호: 포토센서, 근접 스위치, 홀 스위치
Operating power	AC380V, 220V, 110V50/60Hz, 허용 전압 변동 범위는 (85%~110%) Ue; DC24V.
Contact capacity	3A AC250V (저항 부하)
Temperature range	-5°-40°C
Counting frequency	a)저주파 카운팅: ≤30 회/초, 최소 신호 펄스 폭 >15ms;. b) 고주파 카운팅: ≤1000 회/초, 최소 신호 펄스 폭 >0.5ms, 신호 듀티 사이클은 50%.
Memory of power failure	10 년
