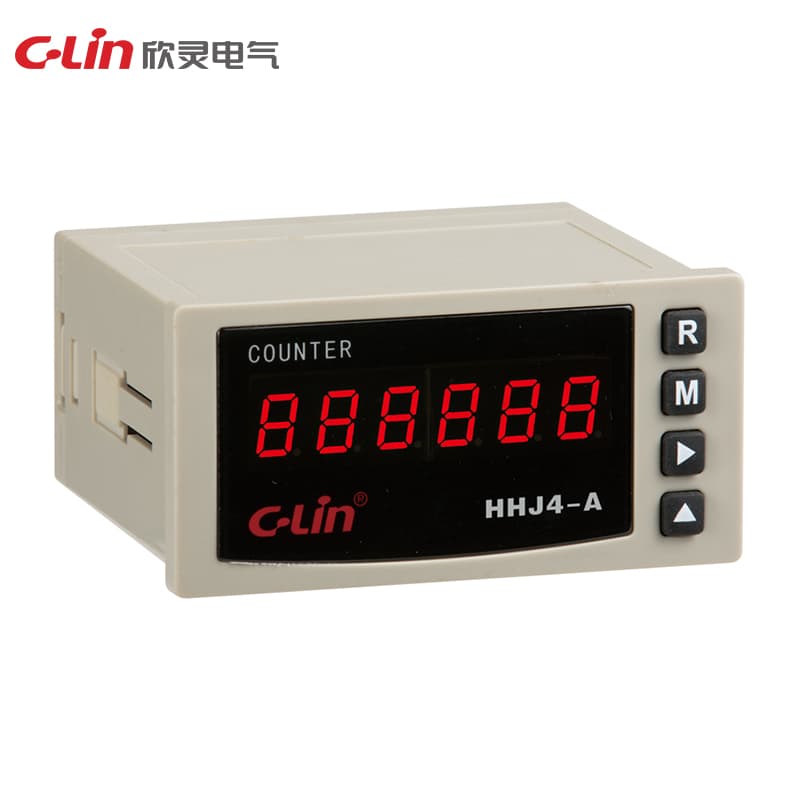

계수 릴레이 HHJ4 시리즈
Model Number: HHJ4-A
HHJ4-AHHJ4-D
동작 전원: DC24V; AC24V, AC220V, AC380V 동작 모드: 정방향 계수, 역방향 계수 계수 속도: 고주파 1000 회/초; 저주파 30 회/초 계수 범위: (1-999999)×1, ×10, ×100 회 입력 신호: 접점 신호, PNP 노멀 오픈 광전/근접 스위치 출력 모드: N, C, F, X, R 멀티 표준 정전 기억: 10 년 접점 형식: 노멀 오픈 및 노멀 클로즈 접점 1조 접점 용량: 3A AC250V (저항성) 치수: 96×48×114mm O
견적 요청기술 사양
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | 정격 동작 전압 Ue/정격 동작 전류 Ie:AC-15 Ue:AC250V,Ie:3A 각 사용 범주에 대해. |
| Altitude | ≤2000m |
| Reset mode | 푸시버튼 리셋 또는 ⑧, 4단자 쇼트 리셋. |
| Installation | 패널형 |
| Specification | HHJ4-A |
| Counting range | 1~999999(x1, x10, x100 배율) |
| Counting Signal | a) 릴레이 접점, 리미트 스위치 등; 및 b) 레벨 신호: 펄스 레벨 (H: DC4V~30V 유효, L: 0~DC2V 무효). c):센서 신호: 광전 스위치, 근접 스위치, 홀 스위치 |
| Operating power | AC380V, 220V, 110V50/60Hz, 허용 전압 변동 범위는 (85%~110%) Ue; DC24V. |
| Contact capacity | 3A AC250V (저항성) |
| Temperature range | -5°-40°C |
| Counting frequency | a)저주파 계수: ≤30 회/초, 최소 신호 펄스 폭 >15ms;. b) 고주파 계수: ≤1000 회/초, 최소 신호 펄스 폭 >0.5ms, 신호 듀티 사이클은 50%. |
| Memory of power failure | 10 년 |
