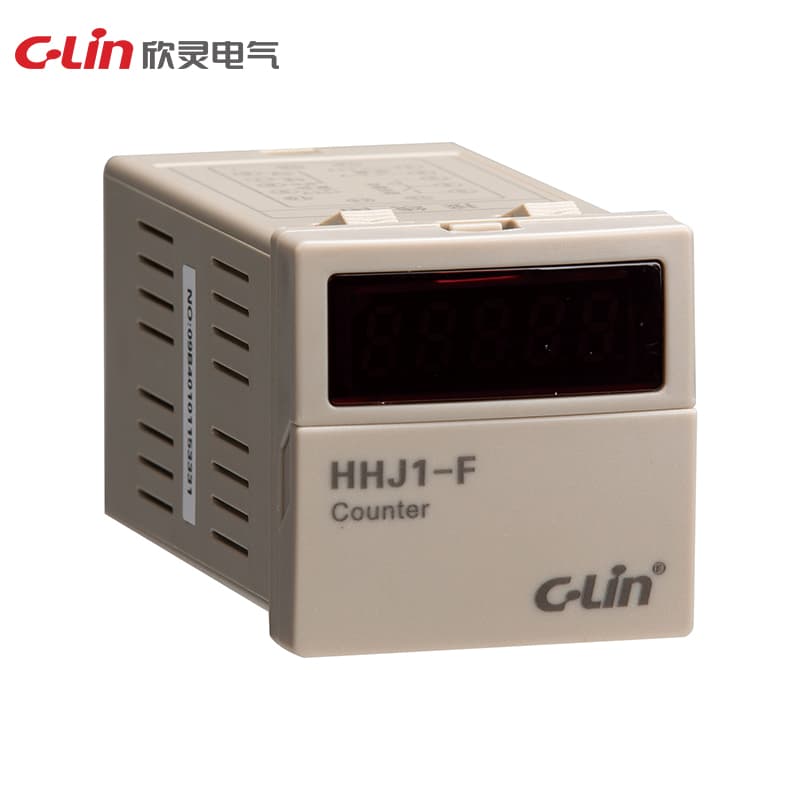

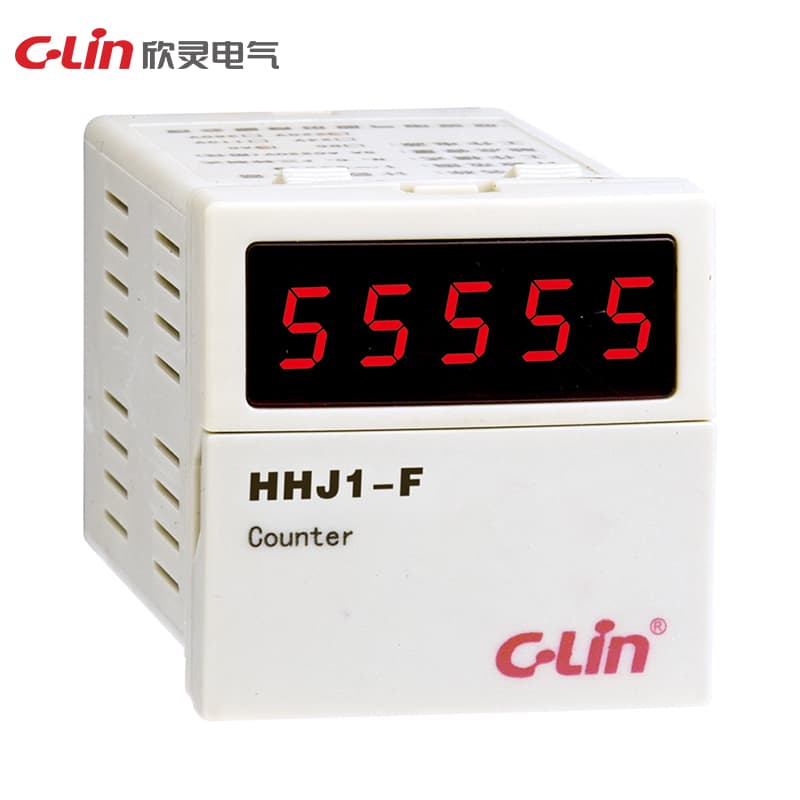

카운팅 릴레이 HHJ1 시리즈

Name: 카운팅 릴레이 HHJ1 시리즈
Brand: C-Lin
SKU: HHJ1-F

Model Number: HHJ1-F

동작 전원: AC/DC24V; AC220V; AC/DC100~240V; AC380V 동작 모드: 정방향 카운팅, 4자리 LED 표시 카운팅 속도: 고주파 100 회/초; 저주파 30 회/초 카운팅 범위: (1-9999)×1, ×10, ×100 회 입력 신호: 접점 신호, PNP 노멀 오픈 광전/근접 스위치 출력 모드: N, C, F, R, X 표준 정전 메모리: 메모리 설정 가능 치수: 48×48×115mm 개구 크기: 45×45mm 설치 방식: 패널형

견적 요청

기술 사양

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	정격 동작 전압 Ue/정격 동작 전류 Ie:AC-15 Ue:AC250V,Ie:3A 각 사용 범주에 대해.
Altitude	≤2000m
Humidity	≤90%
Output mode	N, C, F, R, X 시스템
Installation	패널 장착, 35mm 레일 또는 섀시 장착
Specification	HHJ1
Counting range	1~9999 (x1, x10, x100 배율)
Blackout memory	10년
Operating power	AC380V, AC/DC100~240V, AC/DC24V 50/60Hz, 허용 전압 변동 범위 (85%~110%) Ue
Contact capacity	3A AC250V (저항 부하)
Counting signals	a) 접점 신호: 접점, 리미트 스위치 등. a) 접점 신호: 접점, 리미트 스위치 등; b) 레벨 신호: 양(+) 펄스 레벨(H:DC4V~30V), 최소 카운팅 펄스 폭>15ms;. c) 센서 신호: 광전 스위치, 근접 스위치, 홀 스위치.
Temperature range	-5°-40°C
Counting frequency	a) 저주파 카운팅:≤10 회/초. b) 고주파 카운팅:≤100 회/초, 신호 듀티 사이클 50%.
