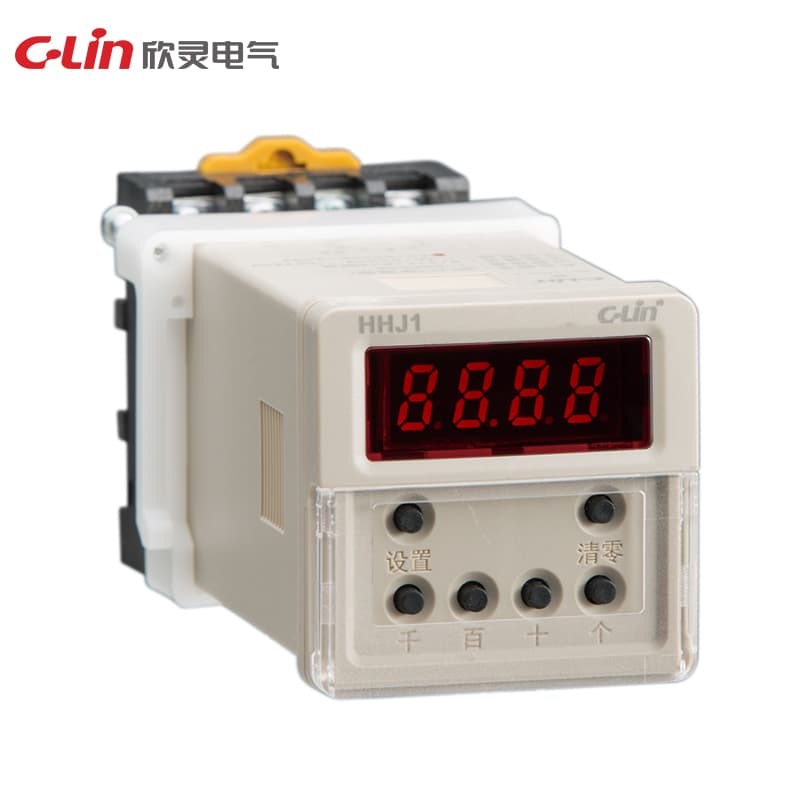

카운팅 릴레이 HHJ1 시리즈
Model Number: HHJ1
작동 전원: AC/DC24V; AC220V; AC/DC100~240V; AC380V 작동 모드: 정방향 카운팅, 4자리 LED 표시 카운팅 속도: 고주파 100회/초; 저주파 30회/초 카운팅 범위: (1-9999)×1, ×10, ×100회 입력 신호: 접점 신호, PNP N.O. 포토센서/근접 스위치 출력 모드: N, C, F, R, X 표준 정전 메모리: 메모리 설정 가능 치수: 48×48×115mm 개구 치수: 45×45mm 설치 방식: 패널형
견적 요청기술 사양
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | 정격 사용 전압 Ue/정격 사용 전류 Ie:AC-15 Ue:AC250V,Ie:3A 사용 범주별. |
| Altitude | ≤2000m |
| Humidity | ≤90% |
| Output mode | N, C, F, R, X 시스템 |
| Installation | 패널 장착, 35mm 레일 또는 섀시 장착 |
| Specification | HHJ1 |
| Counting range | 1~9999 (x1, x10, x100 배율) |
| Blackout memory | 10년 |
| Operating power | AC380V, AC/DC100~240V, AC/DC24V 50/60Hz, 허용 전압 변동 범위 (85%~110%) Ue |
| Contact capacity | 3A AC250V (저항 부하) |
| Counting signals | a) 접점 신호: 접점, 트래블링 스위치 등. a) 접점 신호: 접점, 트래블링 스위치 등.; b) 레벨 신호: 정(+) 펄스 레벨(H:DC4V~30V), 최소 카운팅 펄스 폭>15ms;. c) 센서 신호: 포토센서, 근접 스위치, 홀 스위치. |
| Temperature range | -5°-40°C |
| Counting frequency | a) 저주파 카운팅:≤10회/초. b) 고주파 카운팅:≤100회/초, 신호 듀티 사이클은 50%. |
