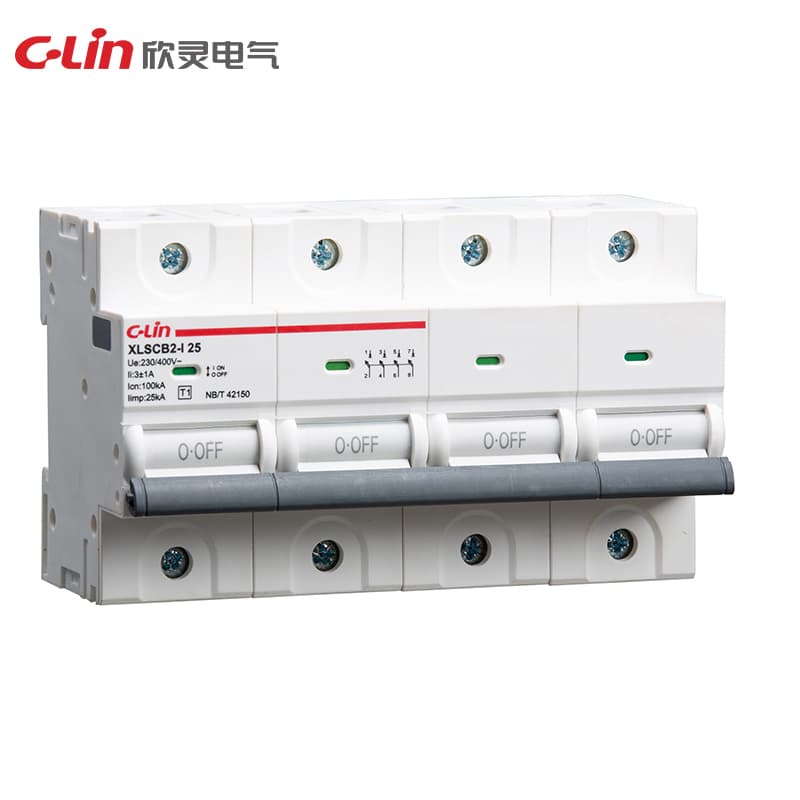

서지 보호 장치 XLSCB 시리즈
Model Number: XLSCB2
XLSCBXLSCB2
비트립 임펄스 전류 le (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA 비트립 임펄스 전류 le (10/350μs): 15kA, 25kA 정격 동작 전압 Ue: 230/400VAC 전류 트립 값 li: 3±1A 최대 단락 차단 용량 Icn: 15kA, 25kA, 35kA, 50kA, 65kA 기계적 수명: 10,000회 전기적 수명: 4,000회 정상 사용 환경: -5~+40℃ 설치 방법: 35mm 표준 레일 극수: 1P, 2P, 3P, 4P 외관 및 설치 치수(mm) ≤ 80kA: 90×18×7
견적 요청기술 사양
| 상 | 2P 3P 4P |
| 치수 | 85×36×73.5(2P) 85×72×73.5(3P,4P) |
| 온도 | -25~+60ºC |
| 설치 | 35mm 표준 레일 |
| 사양 | XLSCB 시리즈 |
| 전기적 수명 | 4000 |
| 기계적 수명 | 4000 |
| 극수 | 1P, 2P, 3P, 4P |
| 설치 방법 | 35mm 표준 레일 |
| 전류 트립 값 li | 3±1A |
| 정격 동작 전압 Ue | 230/400VAC |
| 전류 트립 값 lo | 3±1A |
| 정상 사용 환경 | -5~+40℃ |
| 정격 동작 전압 Ue | 230/400VAC |
| 비트립 임펄스 전류 le (8/20μs) | 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA |
| 외관 및 설치 치수(mm) | ≤ 80kA: 90×18×74 (1P), 90×36×74(2P), 90×54×74(3P), 90×72×74(4P), ≥ 100kA: 90×36×74(1P), 90×72×74(2P), 90×108×74(3P), 90×144×74(4P) |
| 최대 단락 차단 용량 Icn | 15kA, 25kA, 35kA, 50kA, 65kA |
| 비트립 임펄스 전류 le (10/350μs) | 15kA, 25kA |
| 전원 주파수 부하 전류 차단 시간 To | ≤ 50ms |
| 전원 주파수 단락 전류 차단 시간 Tos | ≤ 40ms |
