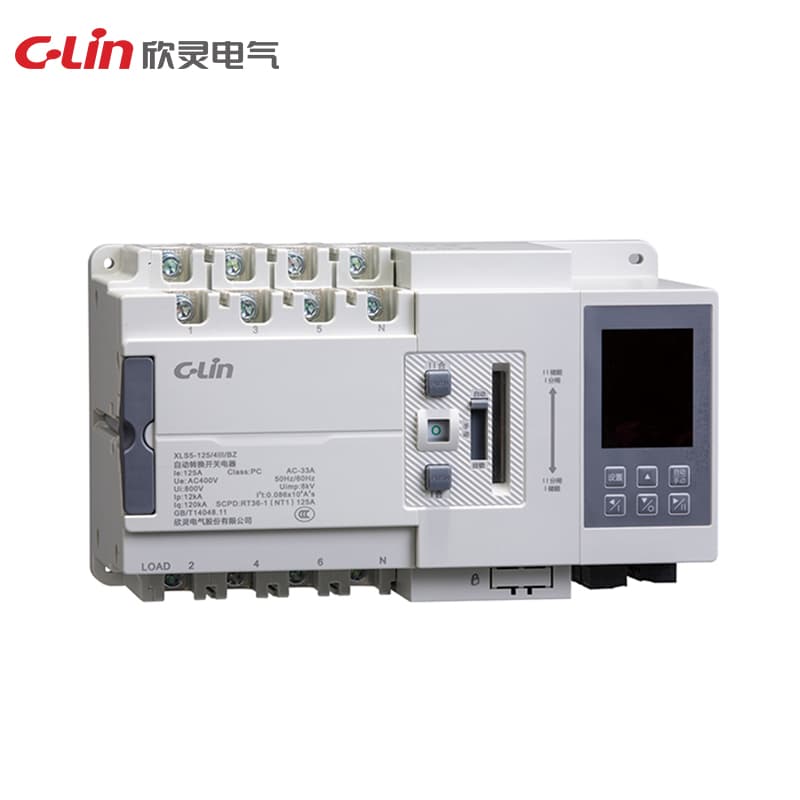

이중 전원 자동 전환 스위치 XLDS5 시리즈
Model Number: XLDS5
모델 사양: XLDS5-125, XLDS5-250, XLDS5-400, XLDS5-630 극수: 2, 3, 4; 3, 4 정격 작동 전류: 16, 20, 25, 32, 40, 63, 80, 100, 125; 125, 160, 200, 225, 250; 315, 350, 400; 500, 630 사용 범주: AC-33A, AC-33iA 정격 작동 전압: 2P: AC220/230V, 3P/4P: AC400V/415V 정격 절연 전압: 800V 정격 작동 주파수: 50/60Hz 정격 임펄스 내전압: 8kV 정격 제한 단락 전류: 12kV 정격 제어 전원: AC230V 접점 전환 시간: ≤ 50ms Number o
견적 요청기술 사양
| 극수 | 2P, 3P, 4P |
| 사용 범주 | AG-33A, AC-33iA, AG-33B |
| 모델 및 사양 | XLDS5-125 |
| 정격 작동 주파수 Hz | 50/60Hz |
| 정격 작동 전류 Ie(A) | 16, 20, 25, 32, 40, 63, 80, 100, 125 |
| 정격 작동 전압 Ue(V) | AC400V/415V |
| 정격 절연 전압 Ui(V) | 800 |
| 정격 제어 전원 Us(V) | AC230V |
| 동작 사이클 수(총) | 16000 |
| 치수(mm) 길이×너비×높이 | 238X140X115 |
| 최소 전환 동작 시간 (mS) | ≤ 70 |
| 동작 사이클 수(전원 인가) | 6000 |
| 동작 사이클 수(전원 차단) | 10000 |
| 접점의 작업 위치 수 | II or III |
| 정격 임펄스 내전압 Uimp(kW) | 8 |
| 정격 제한 단락 전류 Iq(kA) (퓨즈) | 120 |
