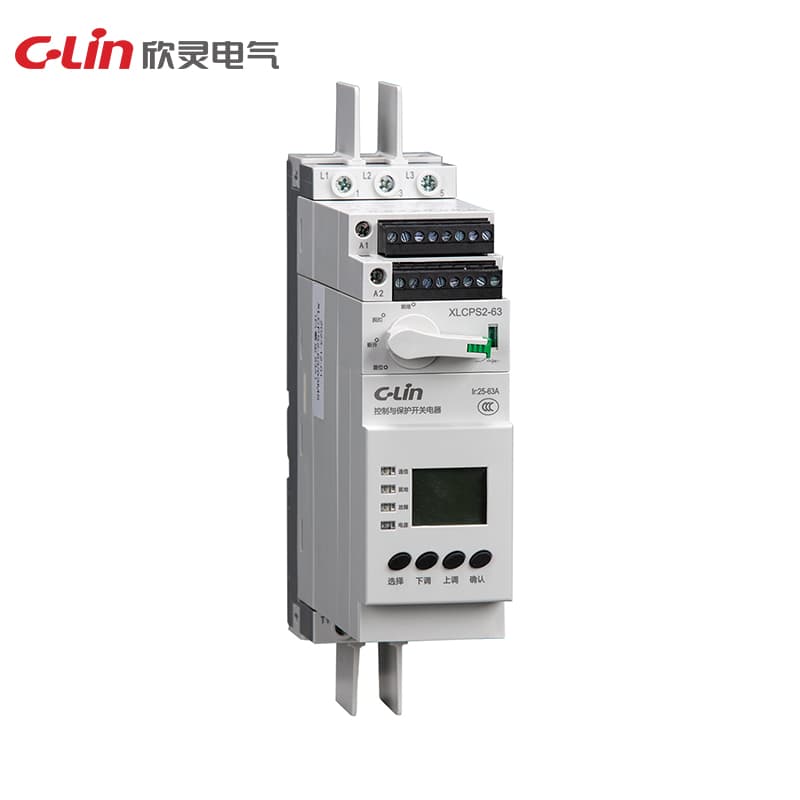

Control And Protection Switch XLCPS2 Series
Model Number: XLCPS2
프레임 등급: 63 정격 사용 전압 (Ue): 400V, 690V 사용 범주: AC-43, AC-44 정격 주파수: 50Hz 극수: 3 정격 운전 제도: 8시간 운전 제도, 연속 운전 제도, 간헐 운전 제도 간헐 운전 제도 등급 300, 부하율 40% 정격 운전 단락 차단 용량 Ics: 50kA (AC400V), 4kA (AC690V) 차단 동작 시간 ≤ 2ms 정격 절연 전압 Ui: 690V 정격 임펄스 내전압 Uimp: 6kV 전기적 수명 (AC-43) (10,000회): 100
견적 요청기술 사양
| 극수 | 3 |
| 설치 | 수직 설치(나사 설치) |
| 사양 | XLCPS2 |
| 사용 범주 | AC—43，AC—44 |
| 정격 주파수 | 50Hz |
| 쉘 프레임 등급 | 63 |
| 차단 동작 시간 | ≤ 2ms |
| 정격 운전 제도 | 8시간 운전일, 연속 운전일, 간헐 운전일 |
| 외형 치수 (mm) | 184×55×158 |
| 정격 절연 전압 Ui | 690V |
| 정격 사용 전압 (Ue) | 400V、690V |
| 정격 사용 전류 Ie (A) | 1.2、2.4、6、12 |
| 기계적 수명 (10,000회) | 1000 |
| 관례 발열 전류 Ith (A) | 12 |
| 정격 임펄스 내전압 Uimp | 6kV |
| 전기적 수명 (AC-43) (10,000회) | 100（AC400V） |
| 정격 운전 단락 차단 용량 Ics | 50kA（AC400V）， 4kA（AC690V） |
