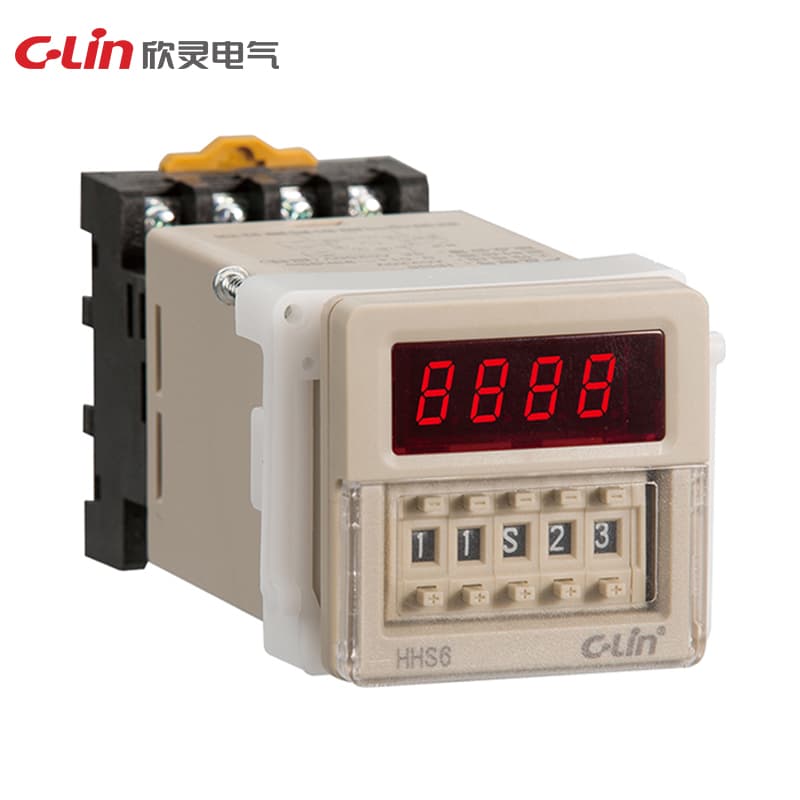

멀티-서킷 시간 릴레이 HHS6 시리즈
Model Number: HHS6
동작 전원: DC24V; AC24V, AC220V, AC380V 지연 범위: 0.01s~99h99m 시간, 분, 초 설정 반복 오차: ≤1% 동작 모드: 전원 인가 지연 접점 형식: 리셋 일시정지 단자 포함 지연 접점 2세트 (11 핀) 접점 용량: 3A AC250V (저항성) 치수: 48×48×115mm 개구 치수: 45×45mm 설치 방식: 패널형, 기기형, 35mm 가이드 레일형 대체 제품: JSS48A
견적 요청기술 사양
| Ue/Ie | 정격 동작 전압 Ue/정격 동작 전류 Ie:AC-15 Ue:AC250V,Ie:3A 각 사용 범주에서. |
| Contact | 리셋 일시정지 포함 지연 1 전환 |
| HHS6A-1 | 리셋 시작 기능이 있는 지연 접점 1그룹 |
| HHS6A-2 | 지연 접점 2그룹 |
| Altitude | ≤2000m |
| Humidity | 설치 장소에서 최대 온도 40°C일 때 공기의 상대 습도는 <50%이며, 더 낮은 온도에서는 더 높은 상대 습도가 허용될 수 있음(예: 20°C에서 최대 90%). 온도 변화로 인한 간헐적 결로에 대해서는 특별한 조치를 취해야 함. |
| Dimensions | 48×48×115mm |
| Delay Range | 0.01s-99.99s;1s-99m99s;1m-99h99m |
| Temperature | -5℃ ~ 40℃ |
| Timing mode | 정방향/카운트다운, 2열 표시 |
| Contact form | HHS6A: 리셋 시작 기능이 있는 지연 접점 2그룹 |
| Display mode | 디지털 튜브 표시 |
| Installation | 패널형, 35mm 레일형, 고정형 |
| Opening size | 45×45mm |
| Repeat error | ≤1% |
| Working mode | 전원 인가 지연, 해제 지연/메모리/비메모리 기능 선택 가능 |
| Specification | HHS6 |
| Movement Forms | 전원 인가 지연 |
| Operating mode | 전원 차단 지연 |
| Control circuit | 1, 2, 3, 4 |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (저항성);DC24V 5A |
| Repetition error | 지연 범위가 1s보다 클 때 Er<1%; 지연 범위가 1s보다 작을 때 Dr<50ms. |
| Time Delay range | 0.1s-990h |
| Temperature range | -5°-40°C |
| Number of contacts | 리셋 일시정지 기능이 있는 시간 지연 접점 2세트 |
| Installation method | 패널형, 기기형, 35mm 가이드 레일형 |
| Rated Supply Voltage | DC24V;AC24V、AC220V、AC380V |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(저항성) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
