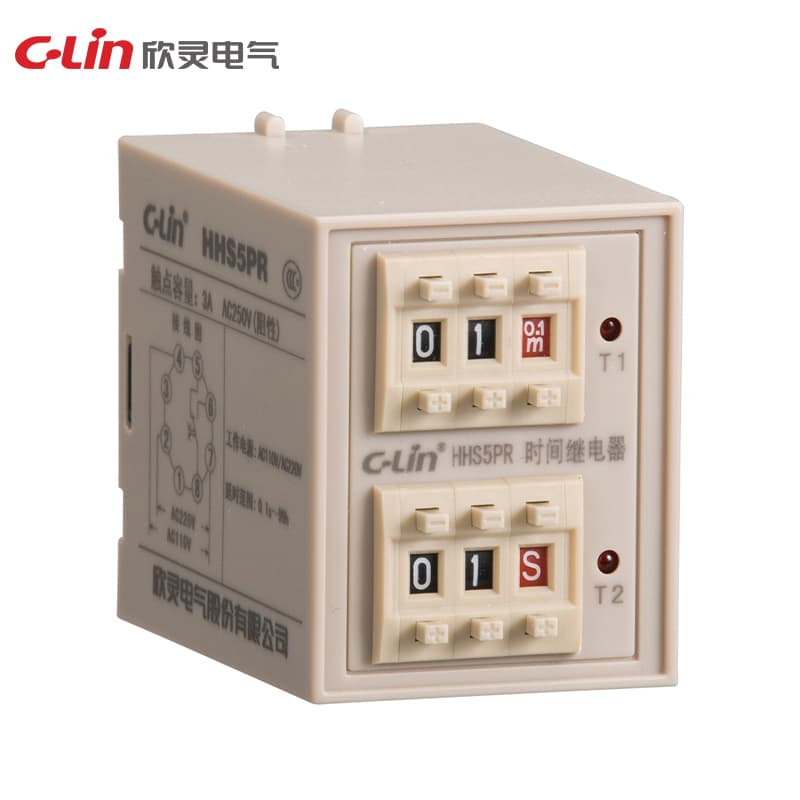

타임 릴레이 HHS5 시리즈
Model Number: HHS5PR
동작 전원 공급: DC24V; AC24V, AC220V, AC380V 지연 범위: 1s, 5s, 10s, 30s, 60s, 120s, 180s 반복 오차: ≤5% 동작 모드: 전원 차단 지연 접점 형식: HHS5F: 리셋 포함 지연 접점 1세트 HHS5F1: 지연 접점 2세트 HHS5F2: 지연 접점 1세트와 순간 접점 1세트 접점 용량: 3A AC250V (저항성) 치수: 40.5×54×84mm 설치 방법: 다양한 소켓과 부속품으로 기기형, 패널형 및 35mm 가이드 레일에 설치 가능 대체
견적 요청기술 사양
| Ue/Ie | 정격 동작 전압 Ue/정격 동작 전류 Ie:AC-15 Ue:AC250V,Ie:3A 각 사용 범주에서. |
| HHS5PY | 스타-델타 기동 지연 |
| Contact | 리셋 포함 지연 접점 1세트 |
| Altitude | ≤2000m |
| Humidity | 설치 장소에서 최대 온도 40°C에서 공기의 상대 습도는 <50%이며, 낮은 온도에서는 더 높은 상대 습도가 허용될 수 있음(예: 20°C에서 최대 90%). 온도 변화로 인한 간헐적 응결에 대해서는 특별 조치를 취해야 함. |
| Dimensions | 40.5×54×75.5mm |
| Delay Range | 0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s |
| Temperature | -5℃ ~ 40℃ |
| Contact form | 지연 접점 2세트 |
| Installation | 다양한 소켓과 부속품으로 유닛형, 패널형 및 35m 레일 장착. |
| Repeat error | ≤ 1% |
| Working mode | 전원 인가 지연 |
| Specification | HHS5F |
| Movement Forms | 정전 지연 |
| Operating mode | 전원 차단 지연 |
| Setting method | 포텐셔미터 |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V |
| Contact capacity | 3A AC250V (저항성) |
| Repetition error | 지연 범위가 1s보다 클 때 Er<5%; 지연 범위가 1s보다 작을 때 Dr<100ms. |
| Time Delay range | 1s、5s、10s、30s、60s、120s、180s |
| Temperature range | -5°-40°C |
| Number of contacts | 지연 1전환 |
| Alternative product | ST3PR |
| Installation method | 다양한 소켓과 부속품으로 기기형, 패널형 및 35mm 가이드 레일에 설치 가능 |
| Alternative products | ST3PA, ST3PC |
| Rated Supply Voltage | AC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:허용 전압 변동 범위 (85%~110%)Ue |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(저항성) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
