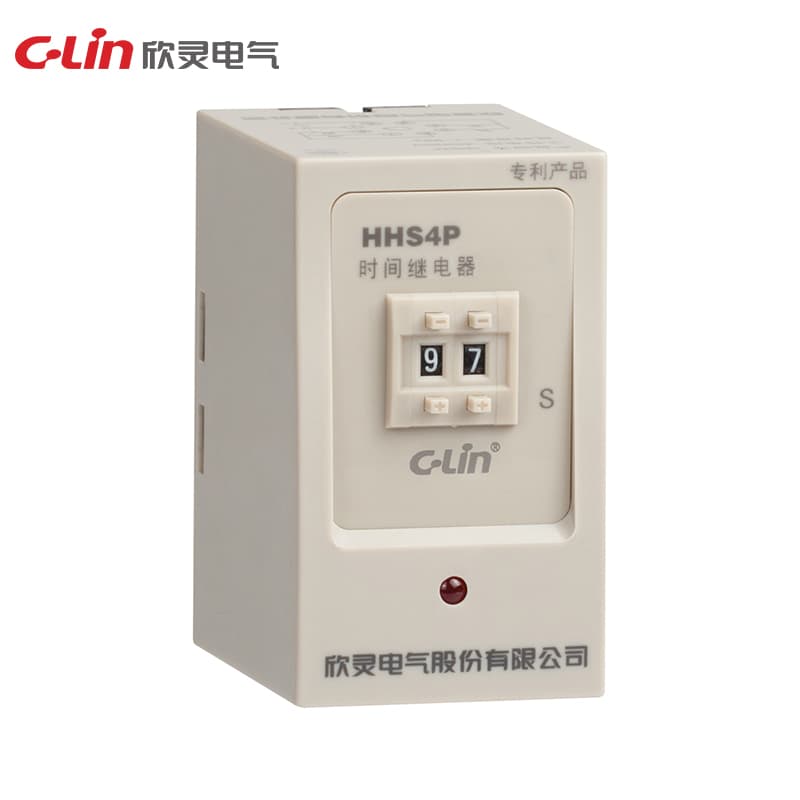

타임 릴레이 HHS4 시리즈
Model Number: HHS4P
작동 전원: DC24V; AC24V, AC220V, AC380V 지연 범위: 0.5s~3600s 반복 오차: ≤1% 작동 모드: HHS4 (JS14A, JS20): 전원 투입 지연 HHS4C (JS20/03): 순간 동작이 있는 전원 투입 지연 HHS4G: 해제 지연 접점 형식: HHS4, HHS4G: 지연 2그룹 HHS4C: 지연 1그룹과 순간 동작 1그룹 접점 용량: 3A AC250V (저항성) 치수: 45×82×83mm 개구 크기: 56-2×Φ4.5mm 설치 방식: 장치형 또는 35mm 가이드 레일형
견적 요청기술 사양
| Ue/Ie | 정격 작동 전압 Ue/정격 작동 전류 Ie: AC-15 Ue: AC250V, Ie: 3A (각 사용 범주). |
| Altitude | ≤2000m |
| Humidity | 설치 장소의 최대 온도 40°C에서 공기의 상대 습도는 ≤50%이며, 낮은 온도에서는 더 높은 상대 습도가 허용될 수 있습니다(예: 20°C에서 최대 90%). 온도 변화로 인한 일시적인 결로에 대해 특별 조치를 취해야 합니다. |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | 장치형, 레일형 |
| Specification | HHS4 |
| Movement Forms | 전원 투입 지연 |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (저항성) |
| Repetition error | 지연 범위가 1s보다 클 때 Er<1%; 지연 범위가 1s보다 작을 때 Dr<50ms. |
| Temperature range | -5°-40°C |
| Number of contacts | 지연 2 전환 |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
