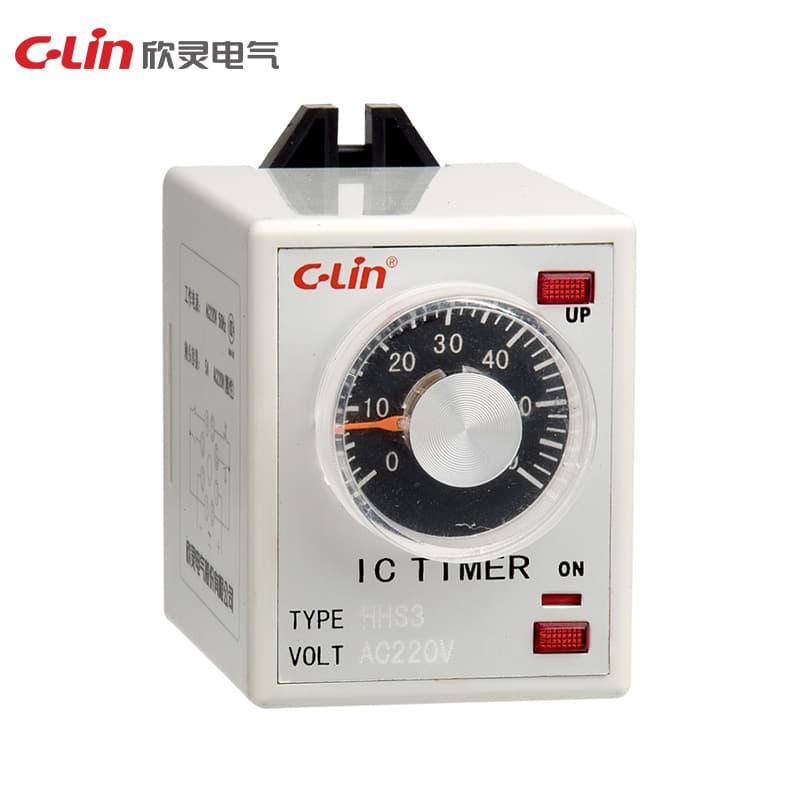

타임 릴레이 HHS3 시리즈
Model Number: HHS3
HHS3HHS3-M
동작 전원: DC24V; AC24V, AC220V, AC380V 지연 범위: 1s, 5s, 10s, 30s, 60s, 5min 10min, 30min, 60min, 5h, 10h 반복 오차: ≤1% 동작 모드: HHS3: 전원 투입 지연; HHS3G: 해제 지연; HHS3C: 순시 동작 포함 전원 투입 지연 접점 형식: HHS3, HHS3G: 지연 2그룹 HHS3C: 지연 1그룹 + 순시 동작 1그룹 접점 용량: 3A AC250V (저항성) 외형 치수: 50×78×92mm 패널 개구 치수: 75.5-2×Φ4.5mm 설치 방법: 기기형
견적 요청기술 사양
| Ue/Ie | 정격 동작 전압 Ue/정격 동작 전류 Ie: AC-15 Ue:AC250V,Ie:3A 사용 범주별. |
| HHS3C-M | 순시 동작 포함 전원 투입 지연 |
| HHS3G-M | 해제 지연 |
| Altitude | ≤2000m |
| Humidity | 설치 장소의 최대 온도 40°C에서 공기의 상대 습도는 <50%이며, 낮은 온도에서는 더 높은 상대 습도가 허용될 수 있습니다(예: 20°C에서 최대 90%). 온도 변화로 인한 일시적 결로에 대비하여 특별한 조치를 취해야 합니다. |
| Dimensions | 57×87×92mm |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h |
| Contact form | HHS3-M, HHS3G-M |
| Installation | 패널 타입, 레일 타입, 설치 유형 |
| Opening size | 51×63mm 75.5-2×Φ4.5mm |
| Repeat error | ≤1% |
| Working mode | HHS3-M：전원 투입 지연 |
| Specification | HHS3 |
| Operation Mode | 전원 투입 지연 |
| Contact numbers | 지연 전환 2세트 |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (저항성) |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Installation method | 패널 타입 |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated insulation voltage Ui | 정격 절연 전압 Ui: 400V |
| Conventional heating current Ith | 정격 열전류 Ith: 5A |
| Rated impulse withstand voltage Uimp | 정격 임펄스 내전압 Uimp: 2.5KV |
