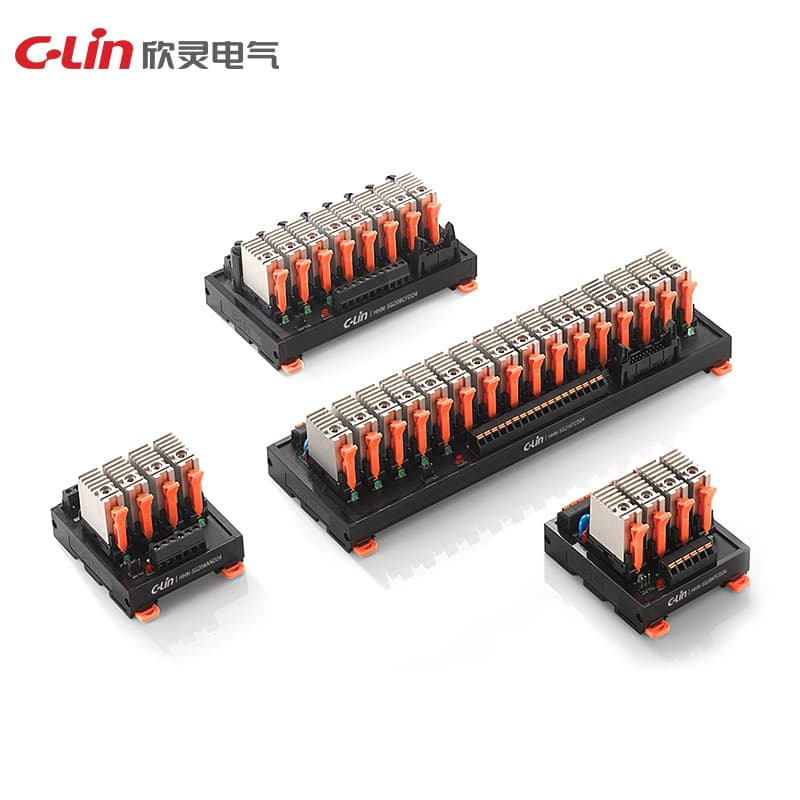

솔리드 스테이트 릴레이 모듈 HHN-SG 시리즈
Model Number: HHN-SG2
제품 모델: HHN-SG101□□D24/DA; HHN-SG101□□D24 동작 시간: 부하 전원 1/2 사이클 + 1ms 이하; 1ms 이하 복귀 시간: 부하 전원 1/2 사이클 + 1ms 이하; 1ms 이하 절연 저항: 100MΩ 이상 (500V 메그옴미터) 제어 전압: 3-32VDC 제어 전류: 5-20mA 부하 전압: 24-240VAC 24-440VAC 5-60VDC 부하 전류: 1A 2A 온상태 전압 강하: DC≤1.2V AC≤1.6V 오프상태 누설 전류: DC≤5mA AC≤10mA 내전압: ≥1500VAC 절연 내전압: AC2500
견적 요청기술 사양
| 모델 | HHN-SG101 □□ D24/DA |
| 복귀 시간 | 부하 전원 1/2 사이클+1ms 이하 |
| 배선 타입 | 유럽형 터미널, 스프링 리프형 직접 플러그인 터미널, MIL 커넥터 |
| 부하 전류 | 1A, 2A |
| 부하 전압 | 24-240VAC 24-440VAC 5-60VDC |
| 피크 전압 | 900V 400V |
| 서지 전류 | ≤ 10ms 동안 60A, ≤ 10ms 동안 30A |
| 동작 시간 | 부하 전원 1/2 사이클+1ms 이하 |
| 제어 전류 | 5-20mA |
| 제어 전압 | 3-32VDC |
| 배선 극성 | 극성 요구 없음 (NPN/PNP 양극성 호환) |
| 내전압 | ≥ 1500VAC |
| 절연 저항 | 100MΩ 이상 (500V 메그옴미터) |
| 온상태 전압 강하 | DC ≤ 1.2V AC ≤ 1.6V |
| 정격 동작 전류 | 5-25mA |
| 정격 동작 전압 | 3-32VDC |
| 오프상태 누설 전류 | DC ≤ 5mA AC ≤ 10mA |
| 제어 채널 수 | 2, 4, 8, 10, 12, 16, 32 |
| 절연 내전압 | AC2500V 50/60Hz 1 min |
