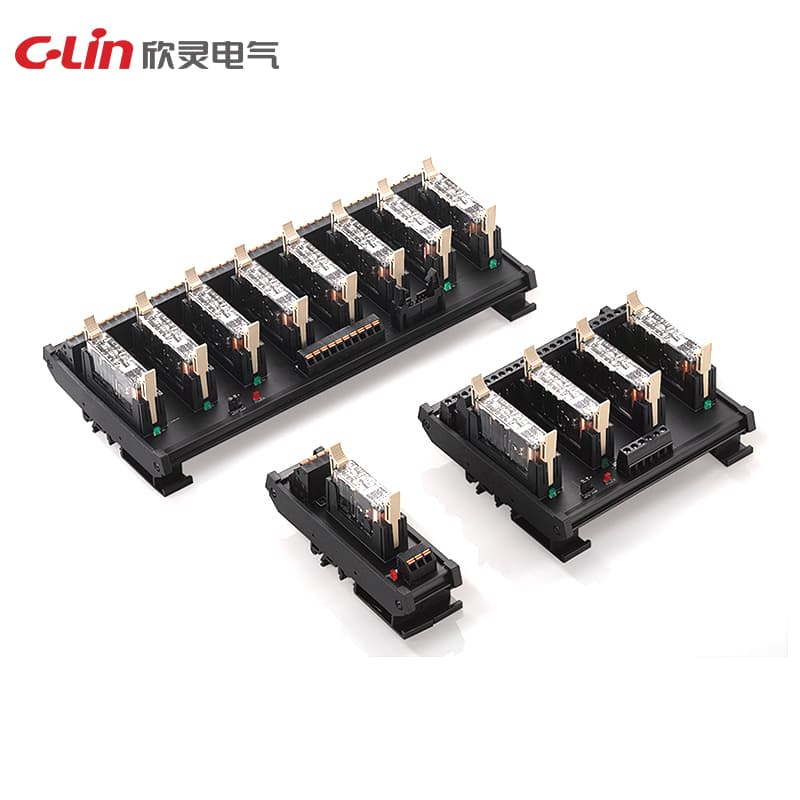

안전 릴레이 모듈 HHN-RQ 시리즈
Model Number: HHN-RQ
구동 모드: NPN/PNP 호환 정격 전압: DC12V; DC18V; DC21V; DC24V; DC48V; DC100V 4-극 정격 전류 (mA): 30; 20; 17.1; 15; 7.5; 3.8 4-극 소비 전력 (mW): 약 360; 약 420 6-극 정격 전류 (mA): 41.7; 27.8; 23.8; 20.8; 10.4; 5.3 6-극 소비 전력 (mW): 약 500; 약; 580 동작 전압: 정격 전압 대비 약 75% 복귀 전압: 정격 전압 대비 약 10% 동작 시간: ≤ 20ms 복귀 시간: ≤ 10ms 저항 부하: AC250V 6A; DC30V 6A 유도성 부하
견적 요청기술 사양
| 모델 | HHN-RQ |
| 구동 모드 | NPN/PNP 호환 |
| 복귀 시간 | ≤ 10ms |
| 정격 전압 | DC12V |
| 동작 시간 | ≤ 20ms |
| 저항 부하 | AC250V 6A; DC30V 6A |
| 전기적 수명 | ≥ 100000 회 (정격 부하) |
| 기계적 수명 | ≥ 10 백만 회 |
| 복귀 전압 | 정격 전압의 약 10% |
| 접점 재질 | 은 합금 |
| 동작 전압 | 정격 전압의 약 75% |
| 접점 저항 | ≤ 100mΩ |
| 4P 정격 전류 (mA) | 30 |
| 6P 정격 전류 (mA) | 41.7 |
| 4P 소비 전력 (mW) | 약 360 |
| 6P 소비 전력 (mW) | 약 500 |
| 최대 스위칭 주파수 | 기계적 36000 회/h 정격 부하 1800 회/h |
| 유도성 부하 스위칭 성능 | AC15V AC240V 2A; DC13V DC24V 1A; DC48V 0.5A; DC110V 0.2A |
