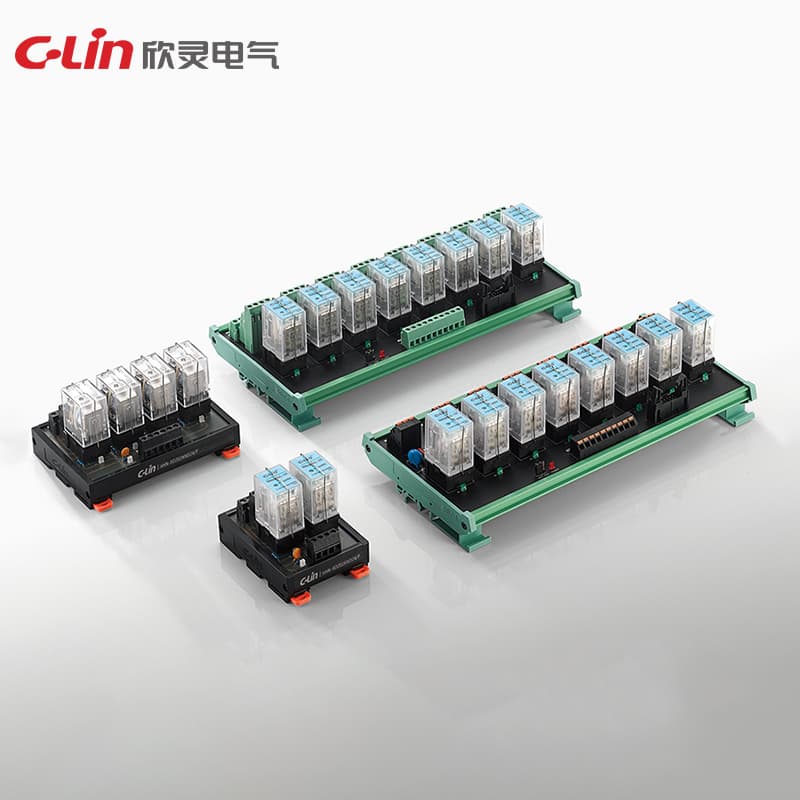

전력 릴레이 모듈 HHN-RD 시리즈
Model Number: HHN-RD
모델: HHN-RD1,2,3,4,5,6,7,8 접점 구성: 2Z; 3Z; 4Z 접점 저항(초기): ≤100mΩ 접점 재질: 은 합금 정격 제어 용량(저항 부하): 6.5A (HHN68B), 10A (HHN68BVL), 12A (HHN68AVL) 5A 240VAC 28VDC (HHN68B, HHN68BVL) 접점 최대 허용 전압: 240VAC 28VDC 절연 저항(초기): 1000mΩ (500VDC) 코일 온도 상승( 70℃에서): ≤85K 동작 시간( 20℃에서): ≤20ms 복귀 시간( 20℃에서): ≤15ms (DC형), ≤25ms (AC형) 기계적 수명: ≥107 (주파수 300 회/분
견적 요청기술 사양
| 모델 | HHN-RD1 |
| 기계적 수명 | ≥ 10⁷ (주파수 300 회/분) |
| 접점 재질 | 은 합금 |
| 정격 전압 (V) | DC12V |
| 접점 구성 | 2Z; 3Z; 4Z |
| 복귀 시간( 20°C에서 ) | ≤ 15ms (DC형), ≤ 25ms (AC형) |
| 정격 전류 ±10% (MA) | 75 |
| 코일 저항 ±10% (Ω) | 160 |
| 동작 시간( 20°C에서 ) | ≤ 20ms |
| 최대 인입 전압 (V) | ≤ 75% |
| 최대 방전 전압 (M) | ≥ 10% |
| 정격 소비 전력 (W) | 0.9W |
| 접점 저항(초기) | ≤ 100mΩ |
| 최대 허용 전압 (V) | 정격 전압 ×110% |
| 절연 저항(초기) | 1000mΩ (500VDC) |
| 접점의 최대 허용 전압 | 240VAC 28VDC |
| 코일 온도 상승 값( 70°C에서) | ≤ 85K |
| 정격 제어 용량(저항 부하) | 6.5A(HHN68B), 10A(HHN68BVL),12A(HHN68AVL) 5A 240VAC 28VDC(HHN68B,HHN68BVL) |
| 전기적 수명(정격 제어 용량에서) | ≥ 10⁵ (주기 1s 온, 1s 오프) |
