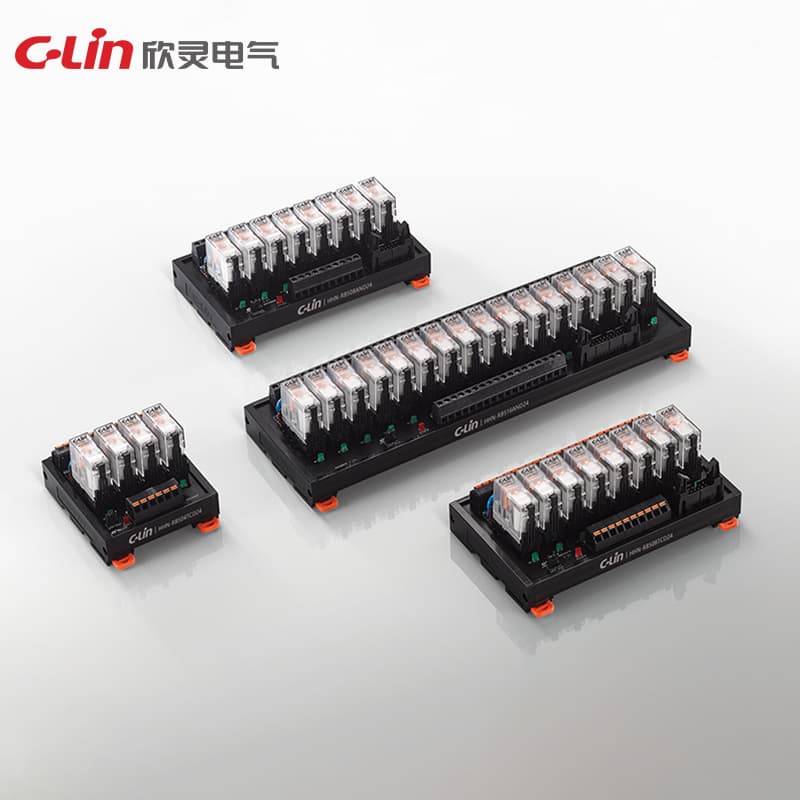

파워 릴레이 모듈 HHN-RB 시리즈
Model Number: HHN-RB56
HHN-RB1234HHN-RB56
구동 방식: NPN/PNP 정격 전압: 5VDC, 12VDC, 24VDC, 36VDC 12VAC, 24VAC, 36VAC, 110VAC, 220VAC 단일 채널 정격 소비전력: DC: 0.53W AC: 1.0VA 동작 전압: 정격 전압 × 70% 복귀 전압: 정격 전압 × 10% 동작 시간: ≤15ms 복귀 시간: ≤10ms 접점 형식: 1Z NO: 15A 277VAC/30VDC; 1Z NC: 12A 277VAC/30VDC; 2Z: 8A 277VAC/30VDC 1/3HP 전기적 수명: 1×10 5 기계적 수명: 1×10 7 접점 재질: 실버 합금 접점 저항: ≤100mΩ (6VDC 1A) 보호 회로: RC, 바리스터, 퓨즈
견적 요청기술 사양
| Model | HHN-RB56 |
| Drive mode | NPN/PNP 호환 |
| Contact type | 1Z NO: 15A 277VAC/30VDC; 1Z NC: 12A 277VAC/30VDC; 2Z: 8A 277VAC/30VDC 1/3HP |
| Release time | ≤ 10ms |
| Rated voltage | 5VDC, 12VDC, 24VDC, 36VDC 12VAC, 24VAC, 36VAC, 110VAC, 220VAC |
| Operation time | ≤ 15ms |
| Electrical life | 1×10⁵ |
| Mechanical life | 1×10⁷ |
| Release voltage | 정격 전압×10% |
| Contact material | 실버 합금 |
| Operating voltage | 정격 전압×70% |
| Contact resistance | ≤ 100mΩ(6VDC 1A) |
| Protection circuit | RC, 바리스터, 퓨즈 선택 가능 |
| Single circuit rated power consumption | DC: 0.53W AC: 1.0VA |
