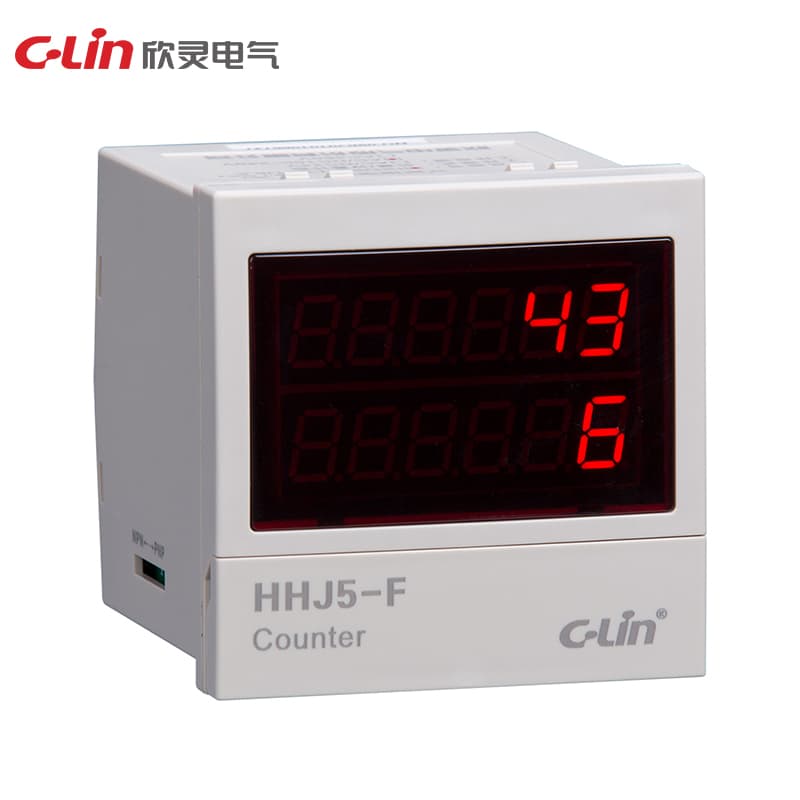

카운팅 릴레이 HHJ5 시리즈

Name: 카운팅 릴레이 HHJ5 시리즈
Brand: C-Lin
SKU: HHJ5-F

Model Number: HHJ5-F

동작 전원: AC/DC24V; AC/DC100-240V; AC380V 동작 모드: 정방향 카운팅 동작 모드: 부품 자동 리셋; 총 누적 수량 또는 패키지 수량 카운팅 속도: 고주파 1000 회/초; 저주파 30 회/초 카운팅 범위: 1-999999 입력 신호: 접점 신호, PNP 노멀 오픈 포토센서/근접 스위치 정전 기억: 10 년 접점 형식: 노멀 오픈 및 노멀 클로즈 접점 1조 접점 용량: 3A AC250V (저항성) 치수:

견적 요청

기술 사양

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	정격 동작 전압 Ue/정격 동작 전류 Ie: AC-15 Ue: AC250V, Ie: 3A (각 사용 범주별).
Altitude	≤2000m
Reset mode	a) 총량: 13, 14 단시간 리셋; b) 부품: 8, 10 단시간 리셋 또는 패널 R 키 누름.
Installation	패널 타입
Specification	HHJ5-F
Counting range	1~999999
Counting signal	a) 접점 신호: 릴레이 접점, 리미트 스위치 등. b) 레벨 신호: 펄스 레벨 (H: DC4V~30V 유효, L: 0~DC2V 무효) c) 센서 신호: 포토센서, 근접 스위치, 홀 스위치.
Operating power	AC380V, 220V, 110V,36V,24V 50/60Hz, 허용 전압 변동 범위는 (85%~110%) Ue; DC24V.
Contact capacity	3A AC250V (저항성)
Counting display	a) 총계: 부품 카운팅 값의 합이며, [packet]과 [totalised] 두 가지 카운팅 방식이 있음. 총 설정값에 도달하면 카운팅을 정지하며 릴레이 출력이 없고 수동으로 리셋해야 함;. b) 부품: 각 배치의 수량을 표시하고, 부품 설정값에 도달하면 접점 출력, t초 후 자동 리셋.
Temperature range	-5°-40°C
Counting frequency	a) 저주파 카운팅: ≤30 회/초, 최소 신호 펄스 폭 >15ms;. b) 고주파 카운팅: ≤1000 회/초, 최소 신호 펄스 폭 >0.5ms, 신호 듀티 사이클은 50%.
Memory of power failure	10 년
