C-Lin

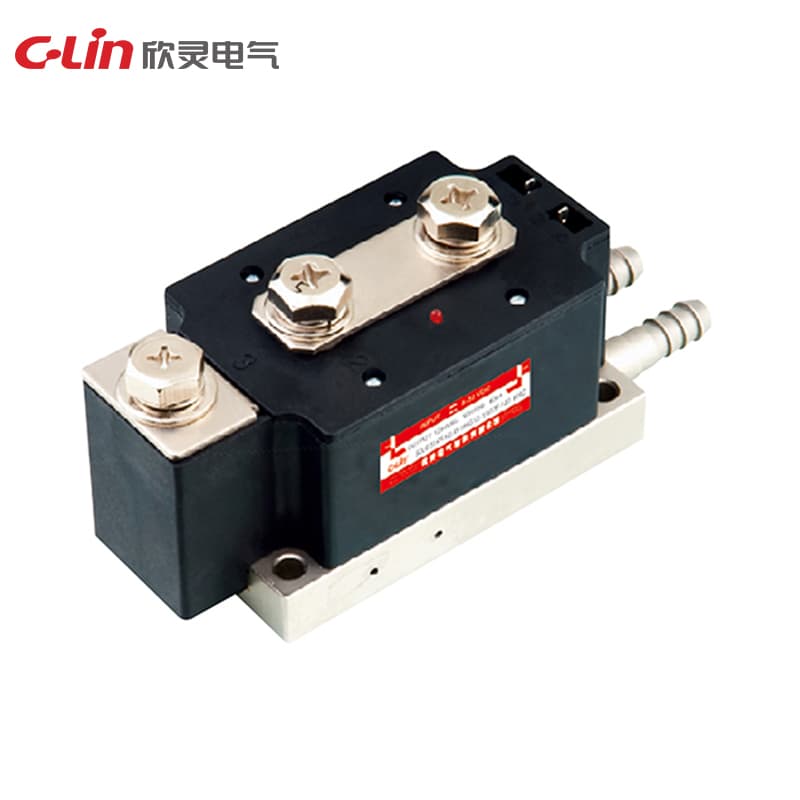

산업용 솔리드 스테이트 릴레이 HHG1S 시리즈

Name: 산업용 솔리드 스테이트 릴레이 HHG1S 시리즈
Brand: C-Lin
SKU: HHG1S-1/032F-120

Model Number: HHG1S-1/032F-120

제어 전압: 3-32VDC 제어 전류: 5-25mA 부하 전압: 120: 60-1200VAC 부하 전류: 500A, 600A, 800A, 1000A 온상태 전압 강하: AC＜1.6VAC 온·오프 시간: AC≤10ms 오프상태 누설 전류 AC≤10mA 절연 내전압: ≥2500VAC 주변 온도: -30~80℃ 크기: 500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm 설치 방식: 볼트 설치 설명: 5A 초과 부하는 방열판을 장착해야 함 80A 초과 부하는 강제 냉각 팬 또는 수냉을 장착해야 함

견적 요청

기술 사양

Model	HHG1S-1/032F-120
Dimension	500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm
Instruction	5A 초과 부하에는 방열판을 설치해야 하며, 80A 초과 부하에는 강제 냉각 팬 또는 수냉을 추가해야 함
On-off time	AC≤ 10ms
Load current	500A, 600A, 800A, 1000A
Load voltage	120: 60-1200VAC
Ambient temp.	-30~80°C
Control current	5-25mA
Control voltage	3-32VDC
Installation form	볼트 설치
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
