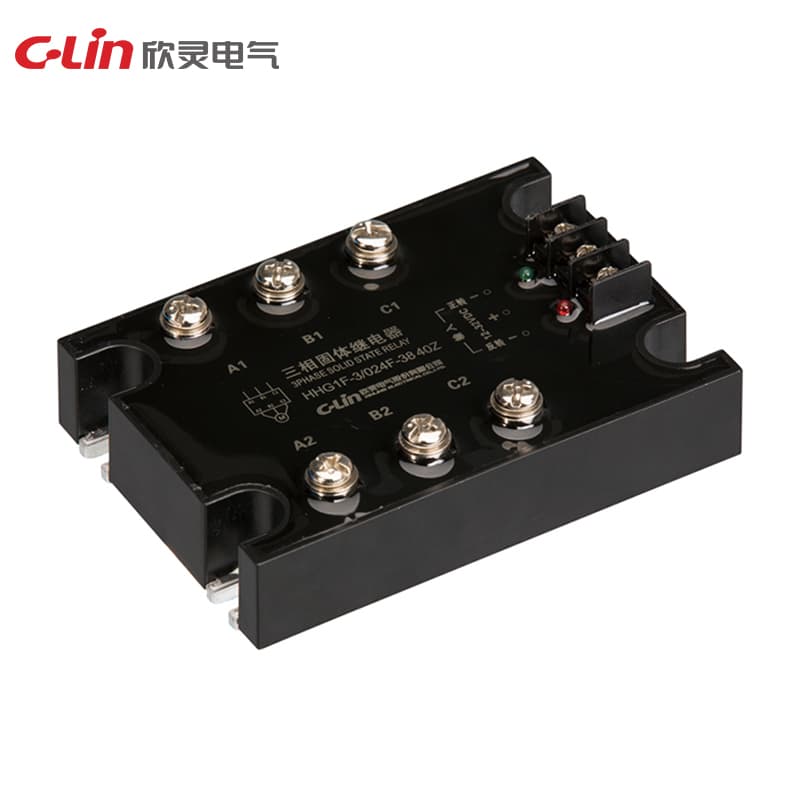

3상 정회전 및 역회전 솔리드 스테이트 릴레이 HHG1F 시리즈

Name: 3상 정회전 및 역회전 솔리드 스테이트 릴레이 HHG1F 시리즈
Brand: C-Lin
SKU: HHG1F-3/024F-38

Model Number: HHG1F-3/024F-38

제어 전압: 5VDC 제어 전류: ≤50mA 부하 전압: 40-440VAC 부하 전류: 10A, 15A, 20A, 25A, 30A, 40A 온상태 전압 강하: AC≤ 1.6VAC 제어 보호: 입력 단자에서 100ms 정·역 인터록 지연 오프상태 누설 전류: AC≤10mA 절연 내전압: ≥2500VAC 주변 온도: -30~80℃ 치수: 106×75×41mm 설치 형태: 볼트 설치 설명: 부하가 5A 이상일 때는 방열판을 설치해야 합니다. 부하가 그 이상인 경우 팬 강제 냉각 또는 수냉을 추가해야 합니다.

견적 요청

기술 사양

Model	HHG1F-3/024F-38
Dimension	106×75×41mm
Instruction	부하가 5A 이상일 때는 방열판을 설치해야 하며, 부하가 80A 이상일 때는 강력 냉각 팬 또는 수냉을 추가해야 합니다
On-off time	입력 단자 정·역 인터록 지연 100ms
Load current	10A, 15A, 20A, 25A, 30A, 40A
Load voltage	40-440VAC
Ambient temp.	-30~80°C
Control current	≤ 50mA
Control voltage	5VDC
Installation form	볼트 설치
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
