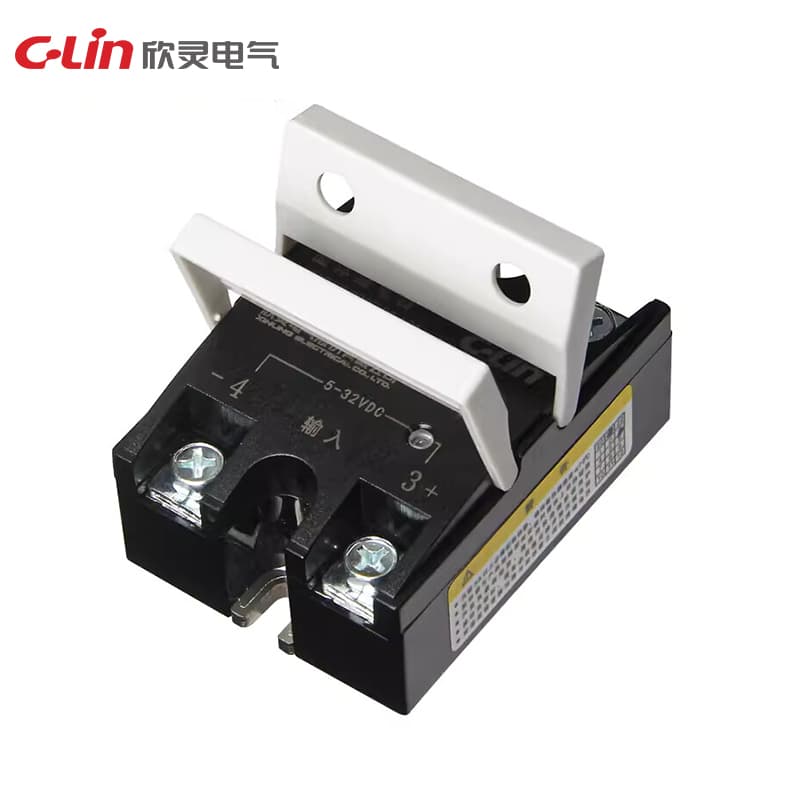

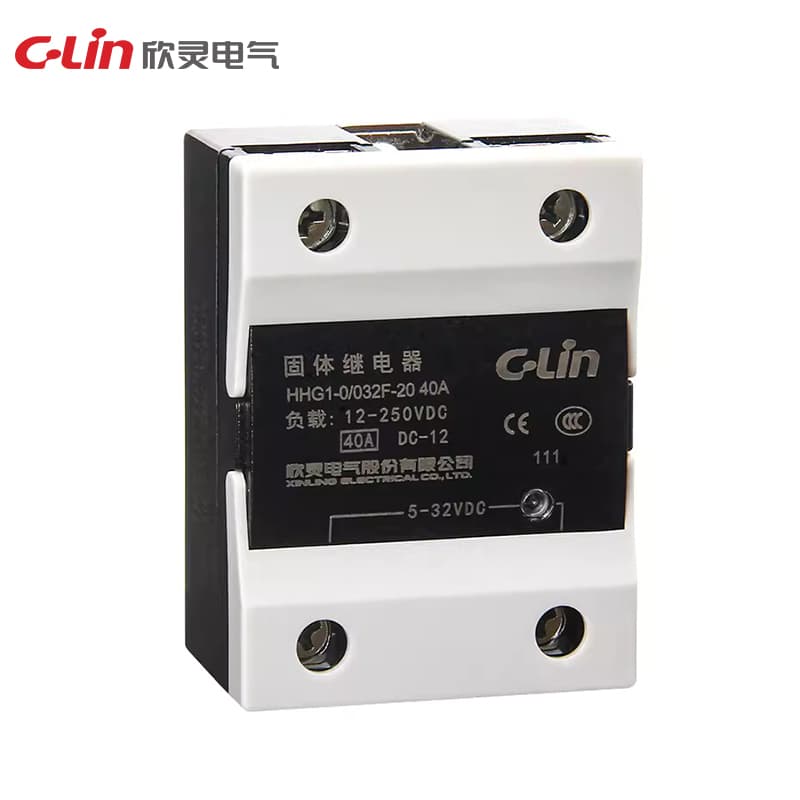

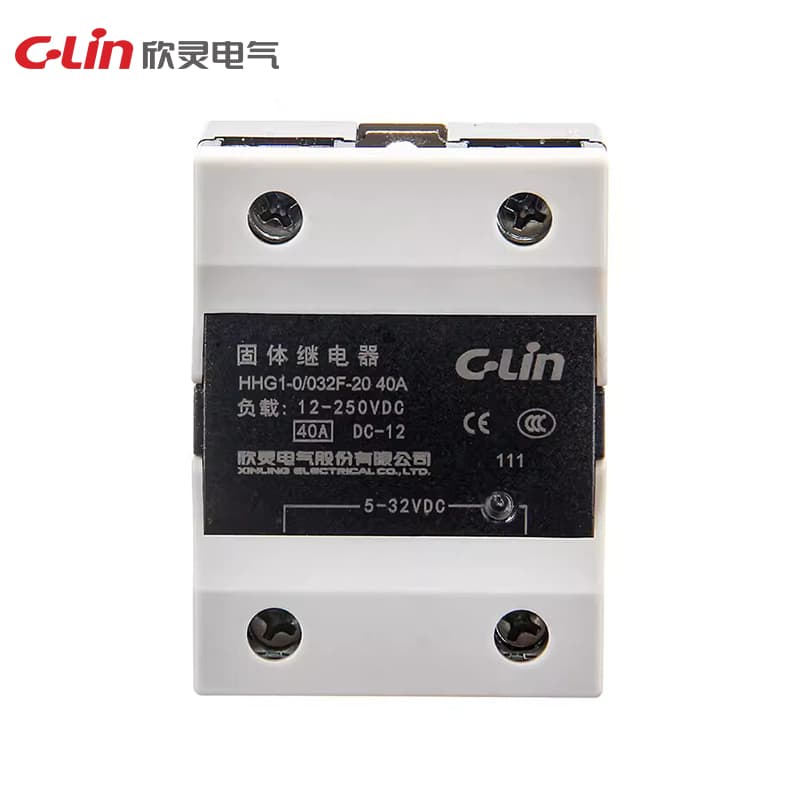

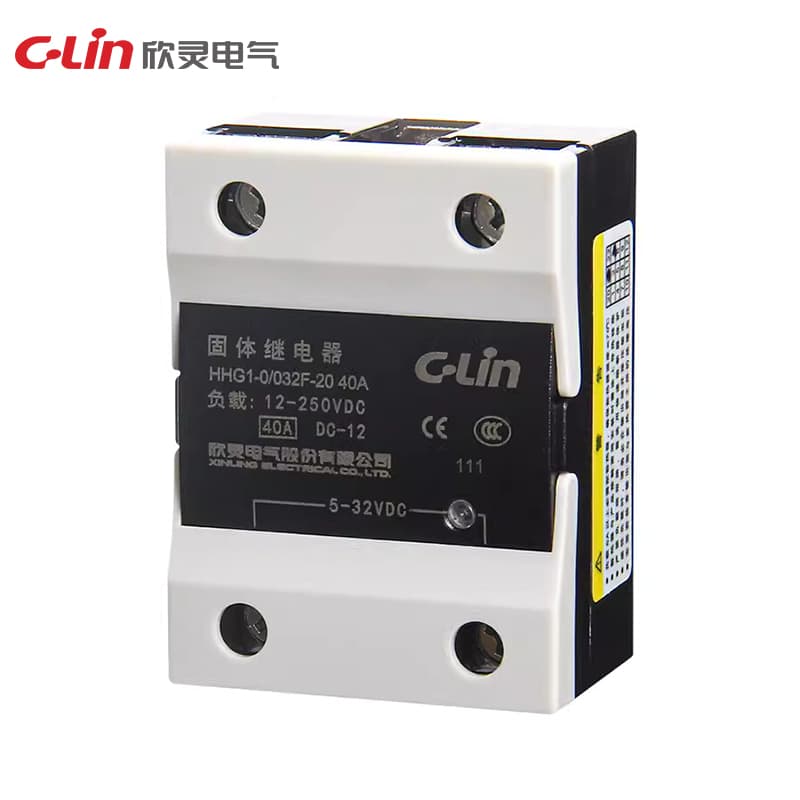

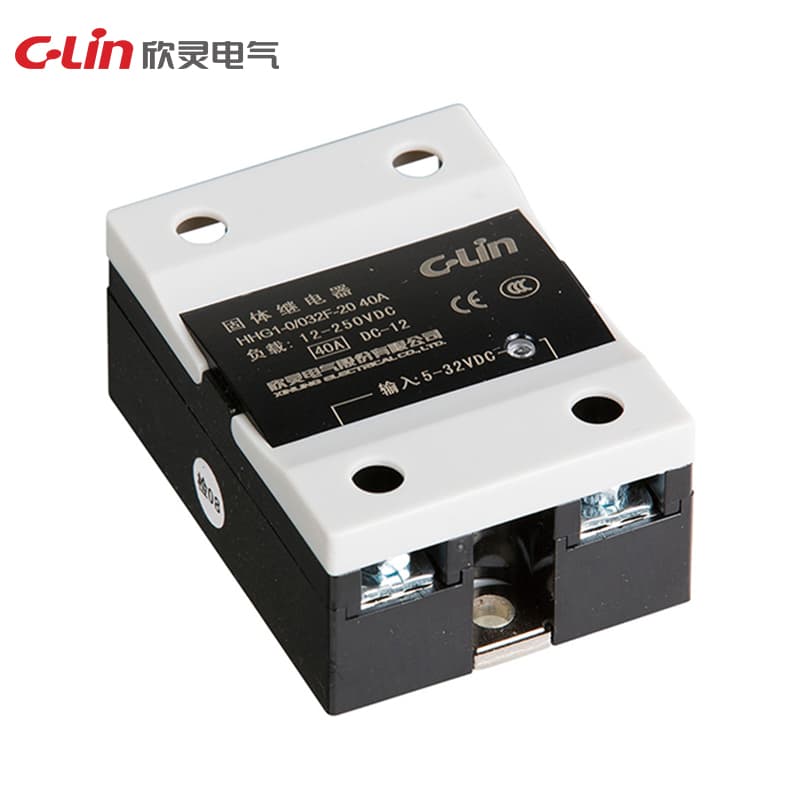

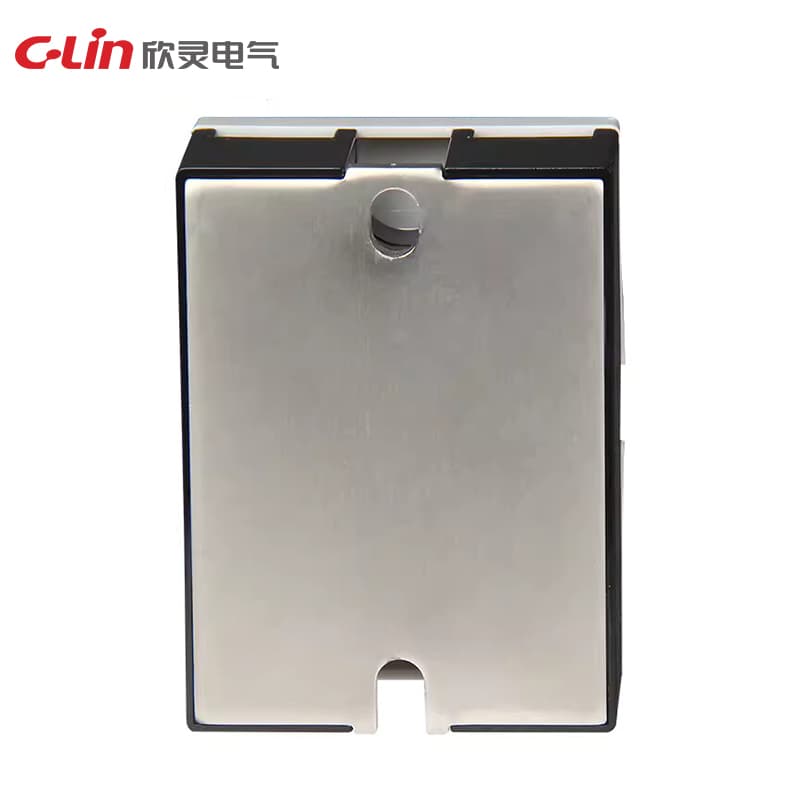

솔리드 스테이트 릴레이 HHG1 시리즈
Model Number: HHG1-0/032F-20
HHG1-0/032F-20HHG1-1/032F-38HHG1-1/032F-38 1AHHG1-1/032F-38 2-4AHHG1-1/032F-38 5AHHG1-1/250F-22HHG1-2/032F-38HHG1-3/032F-38HHG1-3/250F-38
제어 전압: 5-32VDC 제어 전류: 10-45mA 부하 전압: 20: 12-250VDC 부하 전류: 10A, 15A, 20A, 25A, 30A, 40A, 60A 온상태 전압 강하: DC≤ 1.2VDC 온/오프 시간: DC≤ 5ms 오프상태 누설 전류 DC≤ 5mA 절연 내전압: ≥ 2000VAC 주위 온도: -30~80℃ 치수: 60×45×29mm 설치 형식: 볼트 설치 설명: 10A 이상의 부하는 히트싱크를 장착해야 함
견적 요청기술 사양
| 모델 | HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD) |
| 치수 | 34×26.5×18mm |
| 설치 지침 | 통풍이 잘되는 방열 창 옆에 설치 |
| 온/오프 시간 | DC ≤ 5ms AC ≤ 10ms |
| 부하 전류 | 2A, 3A, 4A |
| 부하 전압 | 20: 12-250VDC |
| 주위 온도 | -30~80°C |
| 제어 전류 | 6-25mA |
| 제어 전압 | 3-32VDC |
| 설치 형식 | 듀얼 라인 직접 플러그인 |
| 절연 내력 | ≥ 1500VAC |
| 온상태 전압 강하 | DC ≤ 1.2V AC ≤ 1.6VAC |
| 오프상태 누설 전류 | DC ≤ 5mA AC ≤ 10mA |
